Lâmpadas de Carga

Bem pessoal estou a um bom tempo sem postar algo aqui no blog, então meio de relance decidi postar um projeto bem simples, esse tipo de projeto é uma ferramenta essencial no laboratório, ainda mais quando necessitamos de fazer testes com cargas, ou simular alguma carga ao qual não podemos ter no laboratório.

O projeto todo é bem simples, ele é composto por três lâmpadas em paralelo, e três chaves(on/off )

o circuito pode ser ligado também à rede elétrica 127 V, o circuito é o demostrado abaixo:

Como podem ver as cargas são as lâmpadas L1, L2 e L3 que estão em série com chaves( on/off) os dois círculos na saída do circuito indica as entradas de alimentação.

Desse ponto podemos ter uma noção do que queremos, as lampadas podem ter a potencia desejada pelo projetista, no meu caso utilizei lampadas de 60W/127V , caso a aplicação do projetista exija uma maior carga ele pode construir outros módulos com as cargas de sua necessidade.

Materiais necessários:

• 3 lâmpadas incandescentes( de acordo com a sua necessidade ).
• 3 bocais para as lâmpadas.
• 3 chaves on/off.
• fios para conexão.
• base para afixação das lâmpadas.
• bornes para conexão de cabos de prova.

Bom agora vamos a montagem, a base para fixar as lampadas vai da escolha de cada um, pode ser de madeira, plastico (cuidado as lâmpadas atingem altas temperaturas), metal (cuidado com a isolação elétrica no metal), enfim são inúmeras possibilidades, mas tome cuidado pois esse tipo de lâmpada aquece muito e rápido.

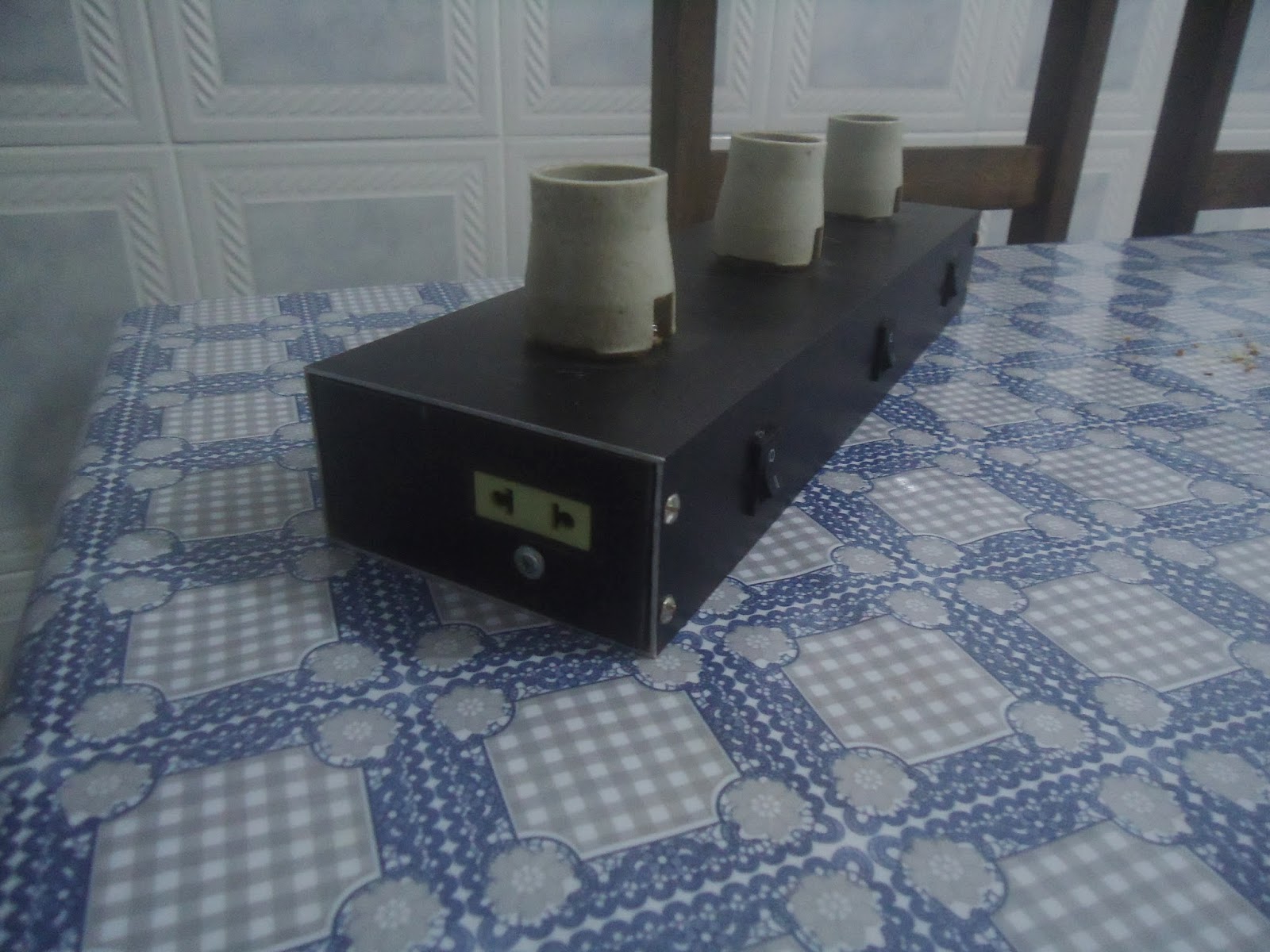

Como não gosto de ver bom materiais serem descartados para o lixo, estava eu andando pela cidade e me deparo com vigas ocás de alumínio, daquelas usadas em janelas tipo blindex, então dai rolou aquelas ideias malucas de "macgayver", levei elas pra casa dei um trato e comecei a dar forma ao projeto das cargas, cortei, lixei, acertei todo o tamanho e deu nisso ai:

Desse ponto a gente pode ver as três chaves e o conector da saída, que foi uma gambiarra com uma tomada e que ficou joia.

Dai agora nos resta testar o funcionamento, e o projeto não para por ai, se o leitor quiser podemos construir varias dessas cargas e ligarmos da maneira que quisermos. Ah vamos ao funcionamento:

Com apenas uma lampada acesa:

 Com duas lampadas acesas:

 Com as três lampadas acesas:

Bom e é isso ai , o projeto é bem simples e de grande utilidade, só devemos tomar cuidado com a grande dissipação de calor das lampadas,o ideal seria colocar umas grades para proteger e evitar que alguém encoste nelas quente, uma de suas grandes utilização é no acionamento de cargas para testes ou quando vamos brincar com acionamentos de cargas com transistores. Espero que gostem e até a próxima valeu!
